Kio Tenas Aktuala De Liko Tra Viaj Motoraj Bobenoj?

Ene de ĉiu elektra motoro, kupraj volvaĵoj portas kurenton. Ili sidas ene de ŝtalaj fendoj. Ŝtalo kondukas elektron. Kupro kondukas elektron. Se ili tuŝas, nunaj likoj. La motora pantaloneto. Efikeco malpliiĝas. Fine, la motoro malsukcesas.

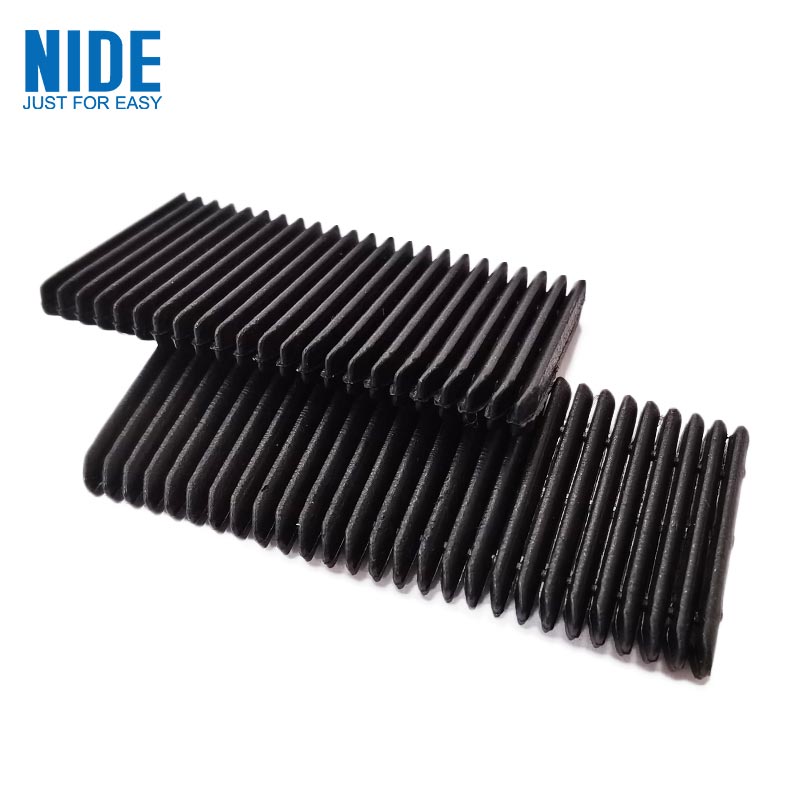

La sola aĵo staranta inter la kupro kaj la ŝtalo estas maldika folio de materialo nomitaelektra izola papero.

Ĝi ne aspektas kiel multe. Frakcio de milimetro dika. Tranĉu en precizajn formojn. Glitu en la fendo antaŭ ol la volvaĵoj eniras. Sed sen ĝi, la motoro ne funkcias.

Kion Izola Papero Efektive Faras

La statorkerno estas farita el stakitaj ŝtalaj lamenaĵoj. La fendoj estas truitaj en ilin. La inĝeniero enmetas pecon da izolaj papero en ĉiun fendon, faldita por vicigi la murojn. Tiam la volvaĵoj eniras. Tiam la fenda kojno fermas la aperturon.

La papero havas tri laborojn. Unue, elektra izolado - haltigu kurenton de saltado de la kupro al la ŝtalo. Due, mekanika protekto - kusenu la volvaĵojn kontraŭ la malmolaj randoj de la ŝtalaj lamenaĵoj. Trie, termika administrado - iuj gradoj helpas konduki varmegon for de la volvaĵoj.

Se la papero malsukcesas ĉe iu el ĉi tiuj, la motoro malsukcesas.

La Materialaj Familioj

Ne ĉiuj izolaj paperoj estas la sama. Malsamaj motoroj bezonas malsamajn materialojn. La elekto dependas de temperaturo, tensio, mekanika streso kaj kosto.

La suba tabelo montras la plej oftajn tipojn uzatajn en motorproduktado hodiaŭ.

DMD estas la laborĉevalo. Ĝi kovras la plej multajn normajn motorojn je akceptebla kosto. NMN aldonas mekanikan fortecon. NHN aldonas varmegan reziston. Aramida papero aldonas ambaŭ pli superan dielektrikan forton. Poliimida filmo estas por malvastaj spacoj.

Kompreno de Temperaturo-Klasoj

Ĉiu izola materialo havas temperaturrangigon. Ĉi tio ne estas merkatado. Ĝi estas provita limo.

Elekti la malĝustan klason estas ofta eraro. Se la motoro funkcias ĉe 140 °C kontinue, Klaso B (130 °C) malsukcesos. Klaso F (155 °C) estas la minimuma sekura elekto.

Sed notu: la temperatura takso validas por daŭra funkciado. Pintaj temperaturoj povas esti pli altaj. Bonaj inĝenieroj aldonas marĝenon. Motoro, kiu funkcias ĉe 140 °C kontinue, devus ricevi Klason H-izoladon, ne nur Klason F.

Ŝlosilaj Parametroj: Kion Fakte Signifas la Spec Sheet

Kiamtaksante izola papero, pluraj teknikaj parametroj gravas. Jen kion ili signifas.

Dikeco.Mezurita en milimetroj. Tipa intervalo estas 0.15mm ĝis 0.40mm por fendo-ekskursoŝipoj. Pli dika papero provizas pli altan dielektrikan forton kaj pli bonan mekanikan protekton. Pli maldika papero lasas pli da loko por kupro, pliigante motoran potencodensecon. La kompromiso estas inĝenieristiko-juĝo.

Dielektrika forto.Mezurita en kilovoltoj per milimetro. Ĉi tio diras al vi kiom da tensio la papero povas bloki antaŭ ol rompiĝi. Tipa valoro por DMD estas 5-8 kV por folio de 0,2 mm. Pli alta estas pli bona, sed la reala postulo dependas de motora tensio. Por 400V EV-motoro, 3-5 kV estas adekvataj. Por 800V sistemoj, 6-8 kV estas pli sekura.

Streĉa forto.Mezurite en Neŭtonoj po 15mm larĝo. Ĉi tio diras al vi kiom da tira forto la papero povas preni antaŭ ŝirado. Grava ĉar la papero estas faldita kaj enmetita per maŝino. Malfortaj paperaj larmoj dum muntado. Malfunkcio sekvas.

Plilongiĝo ĉe rompo.Procento de streĉado antaŭ ŝirado. Papero kiu etendas 10-15% estas pli pardonema dum faldado. Frakasa papero krakas ĉe akraj anguloj.

Rando ŝirrezisto.Mezurita en Neŭtonoj. Papero estas faldita. Faldoj kreas streĉajn punktojn. Se randa ŝirrezisto estas malalta, la papero fendetiĝas ĉe la faldlinio dum enmeto.

Bona provizanto provizas ĉi tiujn numerojn sur la materiala atestilo. Malriĉa provizanto diras "ĝi plenumas industriajn normojn" sen doni realajn testvalorojn.

Kial EV-Motoroj Estas Malsamaj

Elektraj aŭtomobilaj motoroj ŝanĝis la izolaj papermerkaton. La postuloj estas pli striktaj.

Pli altaj temperaturoj.EV-motoroj funkcias pli varmaj ol industriaj motoroj. Likva malvarmigo helpas, sed varmaj punktoj ankoraŭ atingas 160-180 °C. Klaso H-materialoj (180 °C) estas normaj. Kelkaj produktantoj moviĝas al Klaso C (220 °C) por venontgeneraciaj dezajnoj.

Pli altaj tensioj.Fruaj EV-motoroj funkciis ĉe 300-400V. Pli novaj sistemoj funkcias je 800V. Venontaj sistemoj funkcios je 1200V aŭ pli alta. Postuloj de dielektrika forto duobliĝis. Papero, kiu funkciis por 400V, eble ne estas sekura por 800V.

Ekspozicio al petrolo.Multaj EV-motoroj uzas oleon por malvarmigo kaj lubrikado. La izolaj papero sidas en tiu oleo. Iuj materialoj ŝveliĝas aŭ degradas en oleo. Poliimide-bazitaj paperoj funkcias bone. Poliester-bazitaj artikoloj povas havi limigojn. Petu datumojn pri oleo-kongrueco-testo.

Aŭtomatigo.EV-motoraj produktadlinioj funkcias al alta rapideco. Papero estas nutrita el ruloj, tranĉita, faldita kaj enmetita aŭtomate. Materiala konsistenco gravas. Dikeca variado de ± 0.01mm povas bloki aŭtomatigitan enmetilon.

Tri Realaj Problemoj, Kiuj Okazas sur Produktolinioj

Teoriaj materialaj propraĵoj estas unu afero. Kio efektive misfunkcias sur la fabrikoplanko estas alia.

Problemo unu: paperaj larmoj dum faldado.La maŝino faldas la paperon en U-formon por vicigi la fendon. Se la papero havas malaltan randan ŝirforton, ĝi fendetiĝas ĉe la faldlinio. La linio haltas. Operatoro purigas la konfitaĵon. Produktado rekomencas. Ĉi tio okazas dekduojn da fojoj por deĵoro kun malbona materialo.

Problemo du: paperaj dimensioj ŝanĝiĝas kun humideco.Aramida papero sorbas humidon de la aero. En alta humido, ĝi disetendiĝas. En malalta humido, ĝi ŝrumpas. La maŝino estas kalibrita por unu grandeco. Kiam la papero ŝanĝas grandecon, la faldita formo ŝanĝiĝas. La enmetaĵo malsukcesas. Bonaj provizantoj sendas paperon en malseka pakaĵo. Bonaj fabrikoj konservas ĝin en klimatkontrolitaj ĉambroj.

Problemo tri: glua poluado.Iu izolaj papero havas varm-aktivigitan gluan tavolon unuflanke. Post enmeto, varmego ligas la paperon al la fendaj muroj. Se la gluo elfluas dum stokado aŭ translokigo, ĝi gluiĝas al maŝinaj gvidiloj. Polvo kolektiĝas. Vicigo drivas. La solvo estas pura fabrikado kaj taŭgaj eldonaj tegaĵoj.

Kiel Speci Izolan Paperon Ĝuste

Jen reala specifa ekzemplo por EV-motora tirado.

Sendu ĉi tion al tri provizantoj. Komparu la testajn raportojn, kiujn ili provizas. Demandu pri variado — batch to batch, roll to roll. La provizanto, kiu respondas per datumoj, estas tiu al kiu fidi.

Ses Demandoj, kiujn Aĉetantoj Demandas

Ĉu mi povas uzi la saman izolan paperon por ĉiuj miaj motoroj?
Ne kutime. Malsamaj motoroj funkcias je malsamaj temperaturoj kaj tensioj. Normigi sur unu materialo simpligas inventaron sed devigas vin uzi pli altkvalitan materialon ol necesa por iuj motoroj, pliigante koston. Aŭ vi uzas malsuperan materialon kaj riskas fiaskon. Pli bone kvalifiki du aŭ tri materialojn kaj kongrui ilin al aplikoj.

Kio estas la diferenco inter NMN kaj NHN?
La meza tavolo. NMN uzas poliestera filmo. NHN uzas poliimida filmon. Poliimido eltenas pli altajn temperaturojn. Por motoroj kurantaj sub 155 °C, NMN estas bona. Por 155-180 °C, elektu NHN. La kostdiferenco estas modesta.

Ĉu pli dika papero ĉiam signifas pli bonan izoladon?
Ne ĉiam. Dielektrika forto pliiĝas kun dikeco, sed mekanika taŭgeco iĝas pli malfacila. Dika papero okupas spacon ene de la fendo. Tiu spaco povus esti teni pli da kupro. Motordizajnistoj interŝanĝas izolaj dikecon kontraŭ kupra plenigaĵo. Pli maldika papero permesas pli da kupro, pli altan potencon, sed postulas pli bonan procezkontrolon.

Kio estas la konserva vivo de izola papero?
Dependas de konservado de kondiĉoj. En originala pakaĵo, klimatkontrolita, aramida papero daŭras jarojn. Poliester-bazitaj materialoj povas degradi pli rapide. La ĉefaj riskoj estas humideco-sorbado kaj glua maljuniĝo. Se papero estas konservita dum pli ol du jaroj, provu specimenon antaŭ ol uzi.

Kiel mi scias ĉu la papero de provizanto estas konsekvenca?
Petu Cpk-datumojn pri dikeco. Cpk de 1.33 aŭ pli alta signifas, ke la procezo kapablas. Ankaŭ petu raportojn de test-al-aroj. Se provizanto ne povas produkti ĉi tiujn, ili ne kontrolas sian procezon.

Ĉu izola papero povas esti reciklita?
La plej granda parto estas termofiksa aŭ alt-efikeca termoplasto. Reciklado estas malfacila. Kelkaj aramidpaperoj povas esti repulpitaj, sed la procezo ne estas vaste havebla. La industria fokuso estas sur reduktado de malŝparo en tranĉado kaj enmeto, ne sur postkonsuma reciklado.

Noto pri Kongrueco kun Slot Kojnoj

Izola paperovicas la fendomurojn. La fenda kojno fermas la aperturon. Ili devas kunlabori.

La kojno premas kontraŭ la papero ĉe la fendomalfermaĵo. Se la papero estas tro mola, la kojno enfosos ĝin. Se la papero estas tro fragila, ĝi krevos ĉe la kojna kontaktopunkto.

Por EV-motoroj, multaj inĝenieroj parigas aramidan paperon kun aramidaj kojnoj. Sama materiala familio, simila termika ekspansio kaj mekanika konduto. Por ĝeneralaj motoroj, DMD-papero kun vitrofibraj kojnoj estas pruvita kombinaĵo.

Mendante de provizanto, specifu ambaŭ erojn kune. La provizanto tiam povas egali la materialajn sistemojn.
