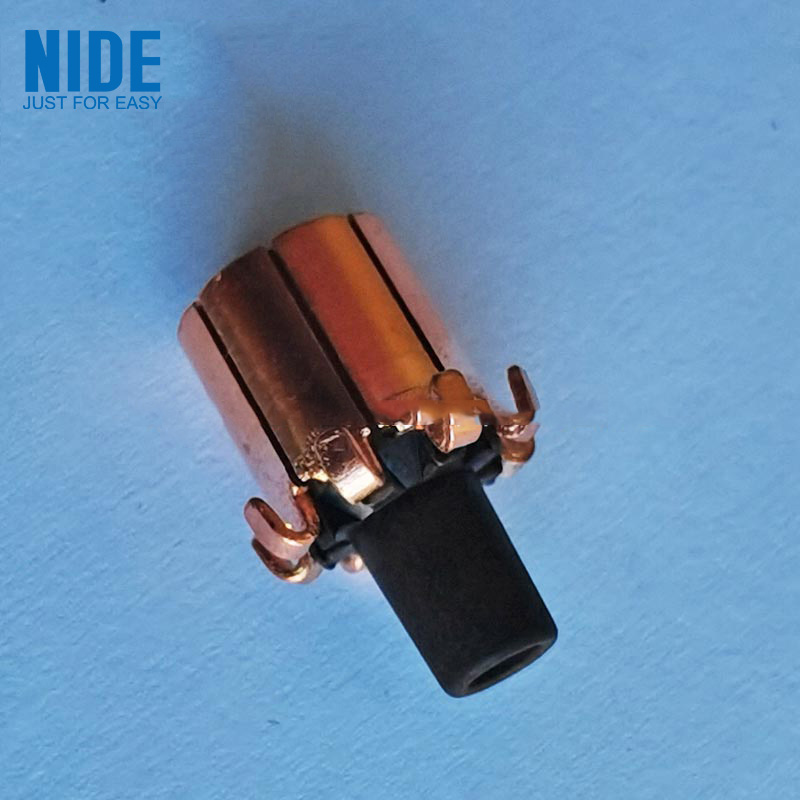

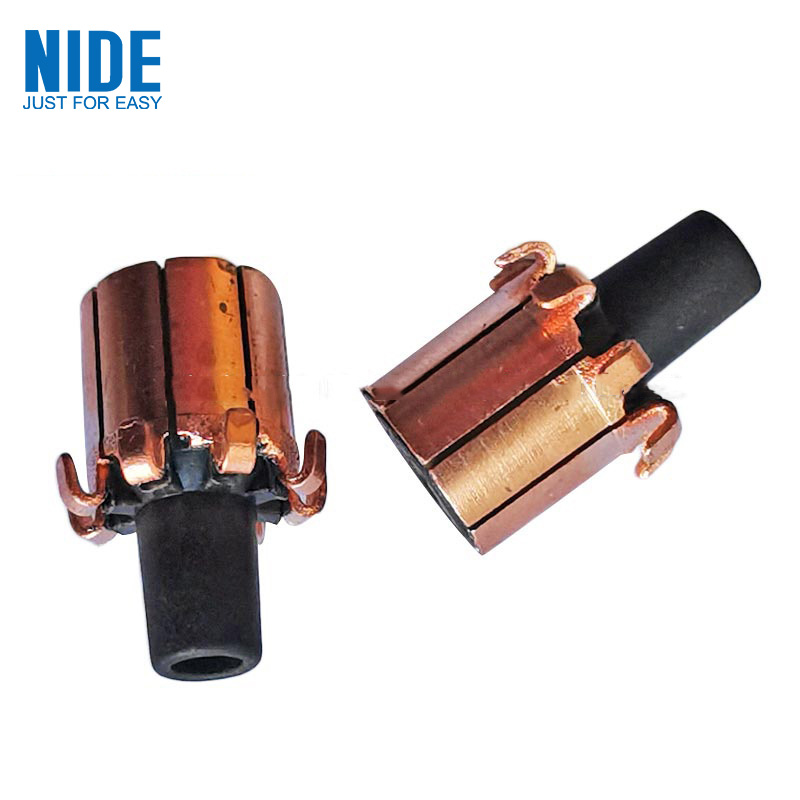

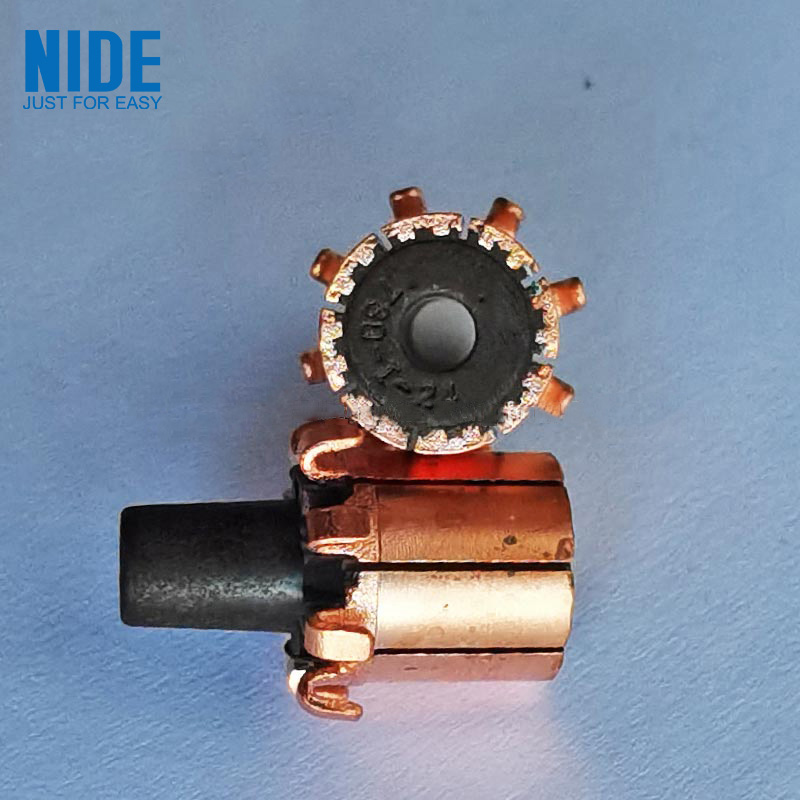

Ĉi tiu Elektra Ila Armatura Kommutilo estas speco de mikromotora komutilo kun longa funkcidaŭro. La centro de ĉi tiu komutilo havas spindelon tra truo. La komutilo estas dividita en sekcion de granda diametro, sekcion de meza diametro kaj sekcion de malgranda diametro. Pluraj komutilsegmentoj estas fiksitaj sur la segmento, kaj izolaj partoj estas aranĝitaj inter la komutilsegmentoj.
Modelo |
Ekstera Diametro |
Interna Truo |
Fendeto Larĝo |
Hoko Piedo Longo |
Fendo Nombro |
Kupra Alto |
Totala Alteco |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
La surfaco de Power Tools Armature Commutator-segmentoj estas provizita per volframo kaj molibdena kontraŭoksida tegaĵo, kiu taŭgas por la interno de ĝeneralaj mikromotoroj kaj uzataj kiel motoraj komutiloj.
Potencaj Iloj Armature Commutator
